不干膠標(biāo)簽各種粘性測試標(biāo)準(zhǔn)與原理?xiàng)l件解讀

　　提起不干膠標(biāo)簽的使用，相信無論是行業(yè)中人事，還是非行業(yè)人士，再熟悉不過。它也叫即時(shí)貼，以粘貼方便，省時(shí)省力，標(biāo)志醒目等特點(diǎn)，被廣泛應(yīng)用到生活的方方面面，比如我們的家用電器防偽碼、3C標(biāo)志、食品包裝袋貼標(biāo)等等。通常它是以薄膜、紙張或鋁箔為面材，以涂硅紙為底紙，涂覆水膠、熱熔膠等膠水而形成的一種三明治結(jié)構(gòu)的復(fù)合材料。其基本的特性就是粘性能較好、粘貼方便。
　　 依據(jù)不干膠標(biāo)簽的應(yīng)用及相關(guān)標(biāo)準(zhǔn)，其基本物理性能涉及初粘性、持粘性、剝離強(qiáng)度、印刷墨層耐磨性與結(jié)合牢度等五種測試，不干膠標(biāo)簽其中三種粘性指標(biāo)（初粘力、粘性保持力、剝離力）的力值范圍，須符合行業(yè)相應(yīng)的標(biāo)準(zhǔn)，目前在國標(biāo)中，普遍采用GB/T 4852-2002《壓敏膠粘帶初粘性試驗(yàn)方法 (滾球法)》、GB/T 4851-2014《膠粘帶持粘性及試驗(yàn)方法》、GB/T 2792-2014《膠粘帶剝離強(qiáng)度及試驗(yàn)方法》。

一、初粘性測試標(biāo)準(zhǔn)與原理方法
　　GB/T 4852-2002《壓敏膠粘帶初粘性試驗(yàn)方法 (滾球法)》規(guī)定了不干膠等壓敏膠粘帶等制品的初粘性及其測試原理與標(biāo)準(zhǔn)實(shí)驗(yàn)條件，即通過標(biāo)準(zhǔn)鋼球滾過斜面上的膠粘帶式樣粘性面，測定鋼球被粘性面粘住的最大鋼球尺寸，通過計(jì)算評定不干膠標(biāo)簽初粘性大下。
　　初粘性試驗(yàn)對實(shí)驗(yàn)室環(huán)境要求為：室溫23±2℃，相對濕度50%±10%，初粘測試儀試驗(yàn)板傾斜角為30°，其中助滾段為100mm,采用符合GB/T308的標(biāo)準(zhǔn)鋼球,采用A法測量時(shí)，式樣截取尺寸為款10-80mm,長250mm,所用即時(shí)貼應(yīng)除去包裝材料....

二、不干膠標(biāo)簽持粘性測試標(biāo)準(zhǔn)與原理方法

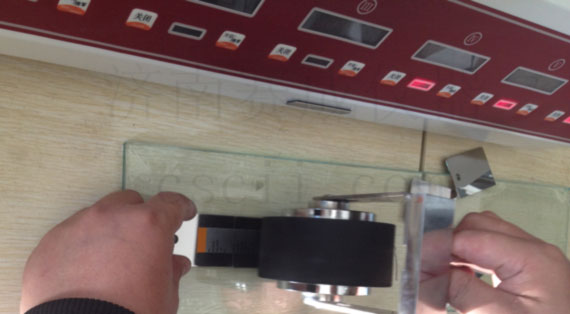

　　 GB/T 4851-2014《膠粘帶持粘性及試驗(yàn)方法》等效壓敏膠國際標(biāo)準(zhǔn)JIS Z0237--1991第十一部分：持粘性試驗(yàn)方法，不同在與GB/T4851將試驗(yàn)板增加為0Cr18Nig,為確保測試的真實(shí)性，GB/T4851對加在版壓輥的滾壓次數(shù)要求至少3次；粘貼式樣試驗(yàn)時(shí)測試溫度為23±2℃，濕度為65±5%，每組試樣設(shè)置不少于3個(gè)（濟(jì)南賽成科技研發(fā)的CZY-6S持粘測試儀采用六工位測試設(shè)計(jì)）。

　　持粘測試儀測試不干膠粘性的標(biāo)準(zhǔn)方法為：準(zhǔn)備好即時(shí)貼式樣，在上述標(biāo)準(zhǔn)試驗(yàn)條件中放置30分鐘；將式樣懸掛在試驗(yàn)架上，沿粘貼在被粘物上的壓敏膠粘帶長度方向垂直懸掛一規(guī)定重量的砝碼，測試試片移動一定距離的時(shí)間是否符合不干膠應(yīng)用要求。

三、不干膠標(biāo)簽剝離強(qiáng)度即剝離力測試標(biāo)準(zhǔn)
　　不干膠標(biāo)簽的剝離強(qiáng)度測試分為幾種剝離測試，第一種為標(biāo)簽紙與不銹鋼板180°剝離試驗(yàn)方法，第二種為標(biāo)簽紙與自身的背膜180°剝離的測試方法。《GB2792壓敏膠粘帶剝離強(qiáng)度試驗(yàn)方法》規(guī)定了第一種即與不銹鋼板180°剝離試驗(yàn)標(biāo)準(zhǔn)與方法，即在規(guī)定的試驗(yàn)條件下，測定膠接試樣分離時(shí)單位寬度所能承受的載荷，測試單位為kN/m，試驗(yàn)環(huán)境溫度為23±2℃，相對濕度為65±5%。剝離試驗(yàn)時(shí)，每隔 20mm 讀一個(gè)數(shù)，共讀 4 個(gè)數(shù)，求其平均值。

　　了解不干膠標(biāo)簽的粘性測試方法以及需要的檢測儀器等，歡迎致電濟(jì)南賽成科技。
